MGS五孔探针流场测试系统



  五孔(球形)探针是用于测量流场中气流速度、气流压力的一种探针;五孔探针由探针头、探针杆、水平块和测压接头组成,如下图所示。

    在探针头部上有五个孔,中间孔用来测量来流气流总压,其余四个测孔可以作为方向孔,也可以用来测量静压;探针上有一水平块,在校准和测量时确定探针水平位置。


  皮托管可以测量速度大小,三孔探针可以测量一个平面内的气流速度大小和方向(二维速度),而五孔探针可以测量空间的气流速度大小和方向(三维速度)。

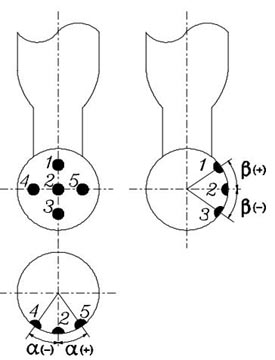

  五孔探针实物        五孔探针角度定义


  《MGS五孔探针流场测试系统》也称《MGS五孔探针速度/压力测试仪》,具有以下功能:


★ 用五孔探针基于不对向测量技术测量三维速度和压力流场;


★ 五孔探针测试数据处理;


★ 五孔探针校准数据处理;


★ 管理五孔探针校准数据库;

  ★ 自动接收来自数据采集系统的测试数据;

  ★ 五孔探针处理结果实时显示;

  ★ 采用智能无缝连接与数据传送技术。

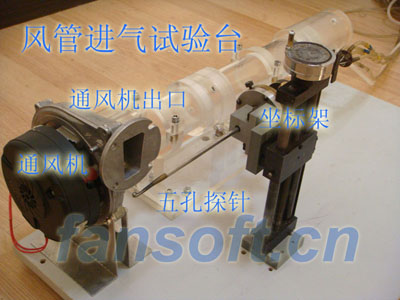

  用五孔探针测量通风机出口流场

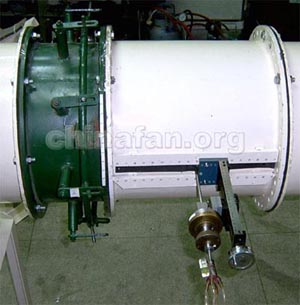

  用五孔探针测量进口导叶后的流场



五孔探针校准试验(手动坐标架)

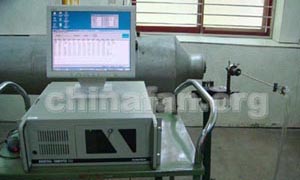

五孔探针校准(自动坐标架)

 ■ 可提供流场测试用的五孔探针流场测试系统,用于流场的三维速度测量和压力测量等。

  1. 提供五孔探针流场测试系统;

  2. 提供五孔探针校准服务;

  3. 提供流场测试用的手动/自动二维坐标架(一个方向位移和一个方向转动)设计和制造;

  4. 提供探针校准用自动二维坐标架(二个方向转动)设计和制造;



五孔探针测试系统有关信息

  五孔探针流场测量技术简介
  《MGS五孔探针测试系统》使用说明书
