第二章 《MGS通风机试验数据采集系统》使用说明

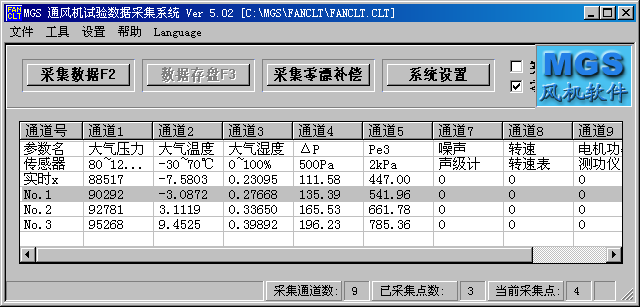

一、主菜单
主菜单中除下拉式子菜单外,包含以下功能:
1. [采集数据F2]按钮:
采集一个数据点。执行本功能后, 在提示行中显示正在采集数据...,如某采集通道中的传感器类型为键盘输入,
则此时显示键盘输入,
在输入条目区域点击即可输入数据。
2. [数据存盘F3]按钮:
保存采集数据到指定的磁盘文件。如在设置系统参数中自动保存应用数据的开关为按下状态,
则系统在采集数据后,
自动保存数据到指定的磁盘文件。
3. [零漂补偿]按钮:
采集零漂数据。在采集零漂数据时,
必须在压力传感器中没有压力或关闭被测机器的
电源(如试验风机的电源)的条件下采集,
否则将导致采集数据不准确性。
4. [系统设置]按钮:
与设置子菜单中的[设置采集系统]功能相同。
5. [系统帮助]按钮:
6. [采集通道数]条目:
显示当前采集数据的总通道数目。
7. [已采集点数]条目:
显示当前已经采集的试验数据点数。
8. [当前采集点]条目:
显示下一个采集数据存放的位置,
当[当前采集点]指向以前的数据点时,
可以作废该点已 采集的数据,
重新采集该点的数据。
9. [实时显示]条目:
该开关按钮为按下时,
系统可实时动态显示采集数据。
10. [零漂补偿]条目:
该开关按钮为按下时,
系统采集数据时,
使用零漂补偿功能。详见关于零漂补偿。
11. [通道号]条目:
显示所使用的通道号。
12. [参数名称]条目:
显示该通道的参数名称。
13. 传感器]条目:
显示该通道所配的传感器类型。通道号、参数名称、传感器可在[设置采集系统]中修改配置。
14. [采集数据列表]条目:
显示已采集的数据列表。
15. [实时]行:
系统实时动态显示采集数据。
16. [提示]行:
显示系统的提示。
17. 水平滚动条:
当显示内容超过显示宽度时,系统只显示部分通道的内容,并出现水平滚动条,通过拖动水平滚动条,可以显示其余部分部分通道的内容。
二、文件子菜单
“文件”下拉式子菜单包括以下功能:
1. 新建文件:
建立新的数据采集文件。选择本菜单功能后,如当前采集数据文件未保存,在显示[新建文件]对话框之前显示[警告]
对话框,提示用户当前采集数据文件未保存,是否要保存采集数据:
在选择本菜单功能后,如当前采集数据文件已保存,则直接显示[新建文件]对话框:
点击文件名、子目录、文件类型区,可输入或修改指定条目内容;在文件区单击指定条目,就可以选择指定文件;在目录区点击指定条目,就可以改变子目录或驱动器。确定按钮确认文件新建操作,取消按钮取消文件新建操作。在确定文件新建操作后,如该文件已存在,则显示[提示],提示用户文件已存在,是否要覆盖此文件。

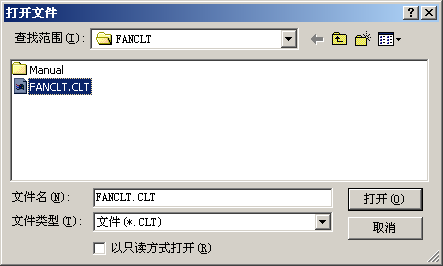

2. 打开文件:
打开已建立的数据采集文件。操作方法与[新建文件]类同。如当前采集数据文件未保存,在显示
[打开文件]菜单之前显示[提示],提示用户当前采集数据文件未保存,是否要保存采集数据。
3. 保存文件:
将采集数据保存到文件中。如果数据未改动,则不执行本功能;如果数据已改动,则在提示行中显示数据保存。
4. 另存文件:
把数据采集保存到另一个指定文件中。操作方法与[新建文件]类同。
5. 保存设置:
保存数据采集系统设置参数。如果设置数据未改动,则不执行本功能。
6. 退出
: 退出《MGS通风机试验数据采集系统》。如当前采集数据文件未保存,则显示[退出系统]对话框:
三、数据子菜单
"数据"下拉式子菜单包括以下功能:
1. 文本方式输出:
将采集的数据以文本方式输出到文件中。其文件名与数据采集文件名相同,扩展名为TXT。例如:
数据采集文件名为FANCLT.CLT,则对应的文本方式文件名为FANCLT.CLT.TXT。

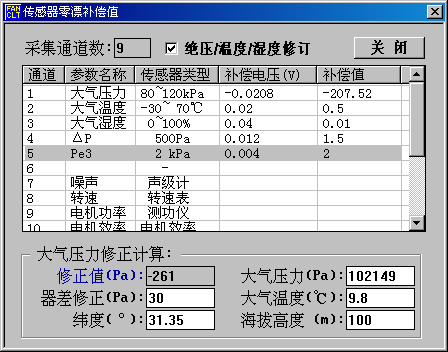

2. 浏览零漂补偿数据:
显示当前各个通道零漂补偿数据。

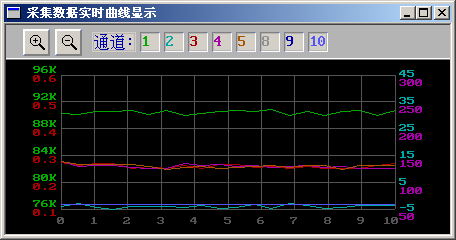

3. 打开实时显示窗口:
打开实时显示窗口。
4. 删除一个采集点:
删除在采集数据列表中指定一个采集点数据。先在采集数据列表中选择一个要删除的采集点数据,然后点击"数据"子菜单中”删除一个采集点”功能(或按Del键),
系统提示是否要删除第xx点采集的数据吗?
单击[确定]或[取消]即可。

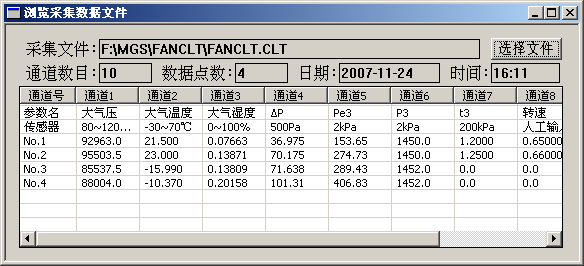

5. 浏览采集数据文件:可打开以前采集的数据文件。
四、设置子菜单
"设置"下拉式子菜单包括以下功能:
1. 设置系统参数:
设置系统参数。
1.1 [自动保存]组框:该组框可以设置自动保存功能:
1.2 [设置数据]开关按钮:
该开关状态为按下状态时,在设置参数改变后,可自动保存系统设置参数。
1.3 [应用数据]开关按钮:
该开关状态为按下状态时,可自动保存采集数据。在新建文件、打开文件操
作时,如当前采集数据文件未保存,则自动保存采集数据。
1.4 [提示显示延时]条目:
该参数控制提示显示在屏幕上的显示时间。
1.5 [使用风室试验装置]按钮:该开关状态为按下状态时,为使用风室试验装置。根据采用的试验方式
选择A型出气试验、A型进气试验、B型出气试验、C型进气试验四种方式中的一种。该开关状态为弹起
状态时,为使用风管试验装置。对于风管试验,根据采用的试验方式选择B型出气试验、C型进气试验、
D型进出气试验(B型)、D型进出气试验(C型)四种方式中的一种。
1.6 [关
闭]按钮:
关闭[设置系统参数]对话框。

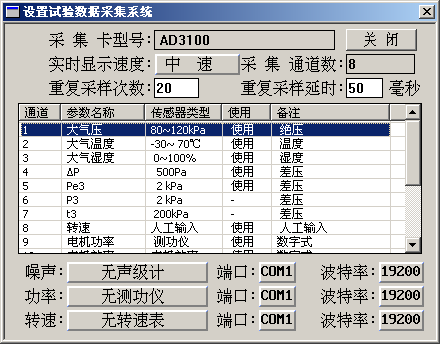

2. 设置采集系统:
设置数据采集系统参数。
2.1 [采集卡型号]条目:
显示当前使用的采集卡型号。
2.2 [实时显示速度]条目:
该参数控制采集数据时的实时显示速度。
2.3 [采集通道数]条目:
显示当前系统配置的采集通道数目。
2.4 [重复采样次数]条目:
该参数控制重复采样次数, ****值为128。某一通道的采集数据值为重复采样次数下的平均值。
2.5 [重复采样延时]条目:
该参数控制重复采样时每采集一次后的延时时间值。
2.6 [关
闭]按钮:
关闭[设置系统参数]对话框。
2.7 [通道号、参数名称、传感器类型] 组框:该组框可以每个通道数据参数名称、传感器类型。
先在[通道号]列表菜单中选择所要设置的通道号,在[参数名称]、[传感器类型]条目中显示当
前通道号的参数名称和传感器类型。单击参数名称条目可修改参数名称,或点击[选择] 按钮,可以从参数名称列表中选择一个名称。在[传感器类型]条目中设置传感器类型与实际所接传感器
类型一致,其中[无传感器]项表示该通道未接传感器,即不采集该通道;[人工输入]项表示该通 道参数由人工测量,然后输入采集系统。可以点击[选择]
按钮,可以从传感器类型列表中选择一个传感器类型。
五、帮助子菜单
"帮助"下拉式子菜单包括以下功能:

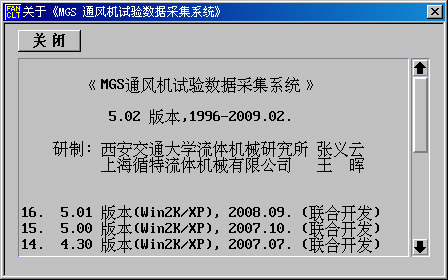

1. 关于数据采集系统:
显示有关软件开发版本信息。
六、关于零漂补偿 零漂现象是指压力传感器在零压力(指表压)输入的情况下传感器的压力指示并不为零的一种现象。
零漂补偿是在零压力下采集传感器电压值, 并对传感器进行零漂修正,
以提高测量精度。
在使用零漂补偿时,
首先在主菜单中使[零漂补偿]开关按钮处于按下状态,
然后使压力传感器的压力
输入为零(指表压),
或关闭被测机器电源(如被测风机电源),
然后按下[零漂补偿]按钮,
采集压力传感器的

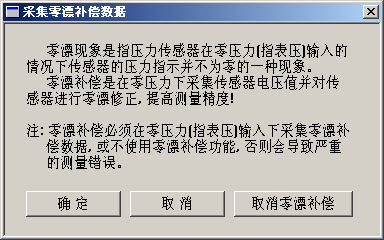

零漂补偿数据, 此是屏幕显示[零漂补偿功能说明]对话框:
[确
定]按钮:
采集压力传感器的零漂补偿数据。
[取
消]按钮:
撤消主菜单中零漂补偿按钮操作,
返回主菜单。即不采集零漂补偿数据,
也不取消使用零漂补偿功能。
[取消零漂补偿]按钮:
不采集零漂补偿数据, 并取消使用零漂补偿功能。
如在本此试验中,
使用零漂补偿功能,
但没有使用零漂补偿按钮采集零漂补偿数据,则系统使用以前采集的零漂补偿数据。此情况适用于几次试验的时间相隔不长的情形,
如在同一天中的不同时间的几次试验,
可以仅在第一次试验中采集零漂补偿数据,
而以后的几次试验时,
不采集零漂补偿数据,
而使用第一次采集的零漂补偿数据。
在试验中,
如某传感器的零漂过大, 建议重新标定传感器,
以提高测量精度。
|
