第二章 MGS风机电子样本》使用说明

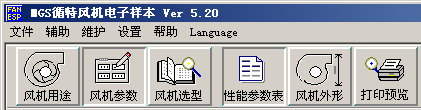

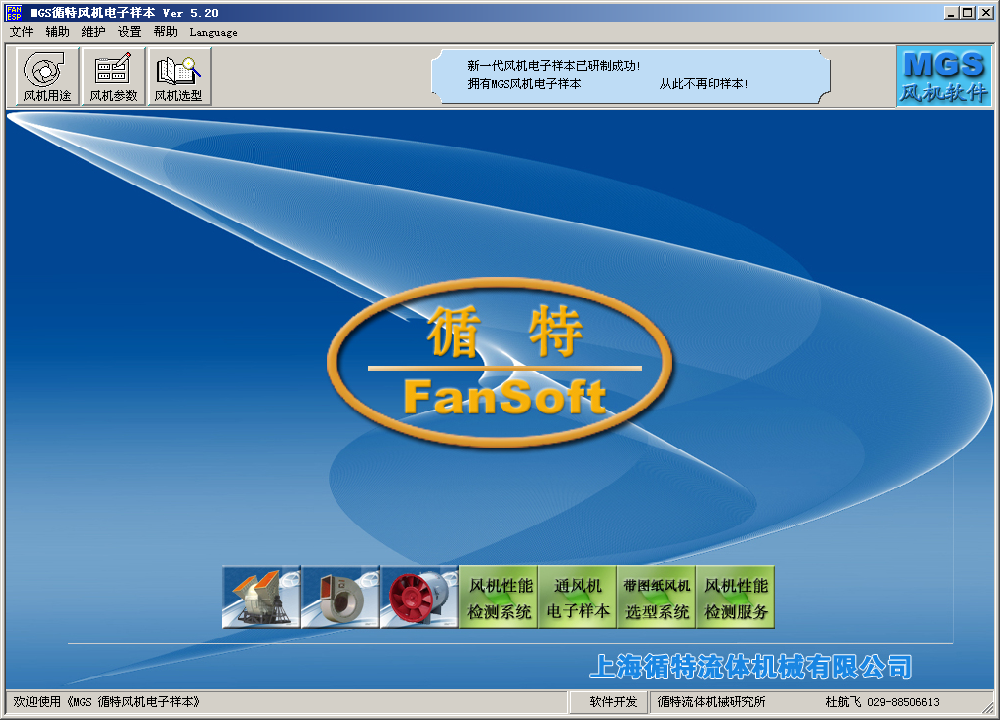

一、主菜单



二、风机用途


  功能:用于设定或限定风机选型的用途。

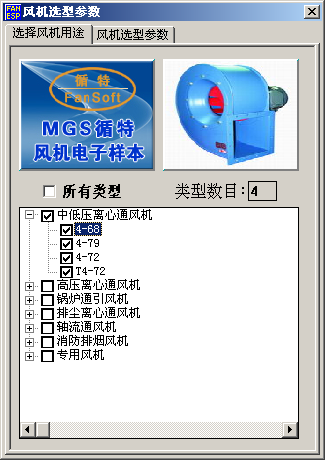

在主菜单中单击[风机用途]条目后,显示[选择风机用途]对话框:
点击"风机类型",可改变该类型下的所有风机型号其选中状态或未选中状态:
点击"风机型号"选中,可改变其选中状态或未选中状态:
选中状态:选用该型号风机,选型时如果该风机有符合的,将出现该类型风机。
未选中状态:不选用该型号风机,选型时将不出现该类型风机;
选中某风机型号后,右上角显示该风机的图片,点击该图片按钮,查看该类型的产品介绍。


三、风机参数

功能:用于输入/修改风机选型参数,即用户要求。

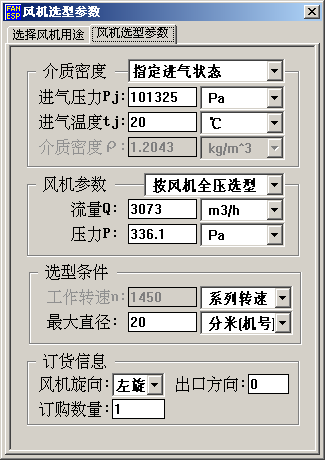

在主菜单中单击[风机参数]按钮后,显示[风机选型参数]对话框:
1. 风机参数
输入要选型的风机流量Q、压力P,并可以选择其单位和按全压进行选型或按静压进行选型。


2. 介质密度
可以输入介质密度给定的方式:
标准进气状态:此时的进气压力为101325Pa,进气温度为20℃,其介质密度为1.2kg/m3;
指定进气状态:此时可以指定进气压力和进气温度;其介质密度由指定进气压力和进气温度来确定(介质为空气)。
指定介质密度:此时可以指定的介质密度;对于介质为非空气的混合气体时,可使用介质密度来选型。



3. 选型条件
用户可以选择三种转速方式之一:指定转速、系列转速或高效转速.
(1) 指定转速:是指按用户指定的工作转速进行选型,此时工作转速值n必须输入。
(2) 系列转速:是指风机工作转速可以从系列转速中选取。
(3) 高效转速:是指保证风机在高效点上运行的转速;
工作转速n,只有在转速方式为指定转速时才起作用。
最大直径:
最大直径是指在选型中允许所选风机的最大直径。选型可以设定风机最大直径和直径单位。如果最大机号过小,可能会导致选不到风机。在使用英制机号时选型时,更应注意最大机号的设置。

4. 订货信息
  用户可以指定订货时的风机旋向、风机出口角度和订货数量。本信息不参加风机选型,但在选型结果中显示,以便客户可以直接打印风机选型结果,并传真给厂家。

四、 风机选型

功能:按用户输入的风机参数进行风机选型计算。

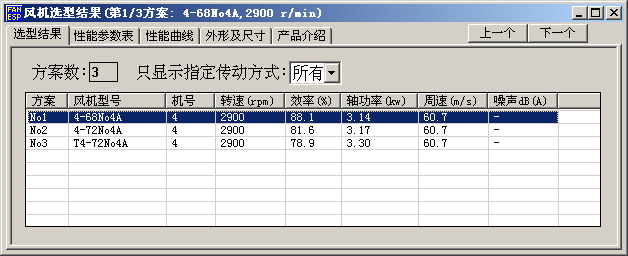

  在主菜单中单击[风机选型]按钮,开始按用户要求进行风机选型计算。风机选型完成后,显示*风机选型方案*对话框。用户可以根据需要选择方案的排列顺序。方案的排列顺序可以是风机型号、机号大小、转速大小、效率高低、轴功率大小、园周速度大小和噪声大小来排列。直接点击对应的名称(标题)即可按该项目来排序,再次点击可以改变排序顺序(大到小或小到大排列),箭头向下为从大到小排列,箭头向上为从小到大排列。
  显示传动方式是用来按传动方式来过滤风机选型方案,有A、B、C、D、E、F、所有七个选项.。例如选择A,那选型结果中只出现传动方式为A的风机。用户可以根据需要来显示想要的方案。

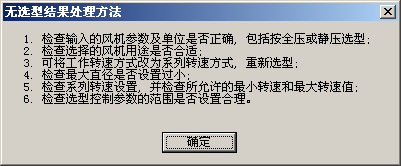

  如无选型结果,则在选型完成后,显示提示对话框。


五、性能参数表

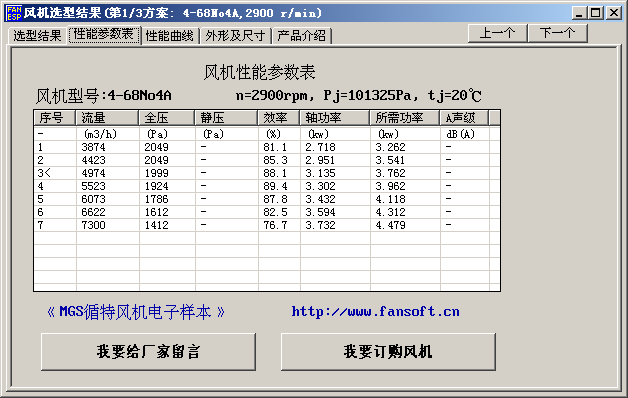

功能:显示选型方案的通风机性能参数表。
  在选型结果列表中,选择(单击)要查看的方案列表条目,此时在主菜单中会出现"性能参数表"、"风机外形"和"打印预览"三个图标按钮(如果所选的的方案中,如果无风机外形尺寸图,则不显示风机外形图标按钮)。单击"性能参数表"按钮,显示该方案的通风机性能参数表。


   性能参数表中"<"符号所指性能参数为最靠近用户参数的工况点。
1. [上一个]按钮:显示上一个选型方案(如果有多个方案)。
2. [下一个]按钮:显示下一个选型方案(如果有多个方案)。
3. [我要给厂家留言]按钮:可以给厂家直接留言。
4. [我要订购风机]按钮:可以将订货信息发送厂家。

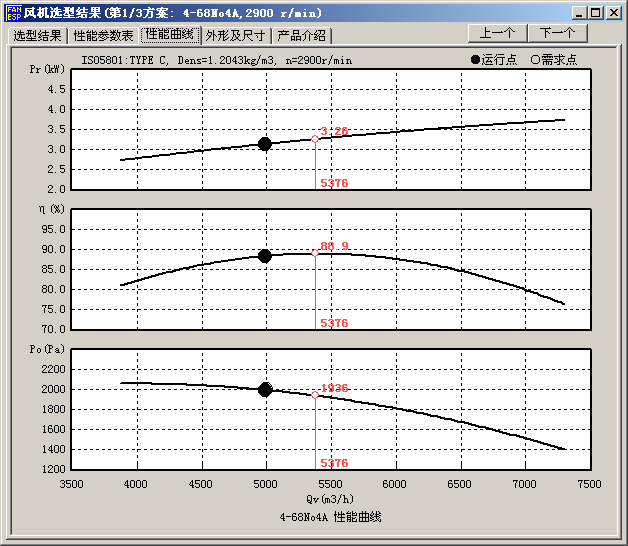

六、性能曲线

功能:显示选型方案的通风机性能曲线表。
在性能曲线图上任意点击鼠标,将显示鼠标所在点的流量Q、压力P、效率η、功率Pr值。如果点击在曲线区域之外,则自动关闭曲线参数查询功能。右击鼠标,选择下面对应的功能:
1. [复制曲线]按钮:可将曲线放入粘贴板。
2. [保存为EMF格式文件]按钮:可将曲线保存为Emf矢量格式文件。
3. [设置曲线]:曲线设置功能。
4. [刷新曲线]:刷新曲线。
5. [网格显示]:设置网格是否显示。
6. [压力曲线]:设置压力曲线是否显示。
7. [绘图区域]:设置绘图区域大小。


七、 风机外形

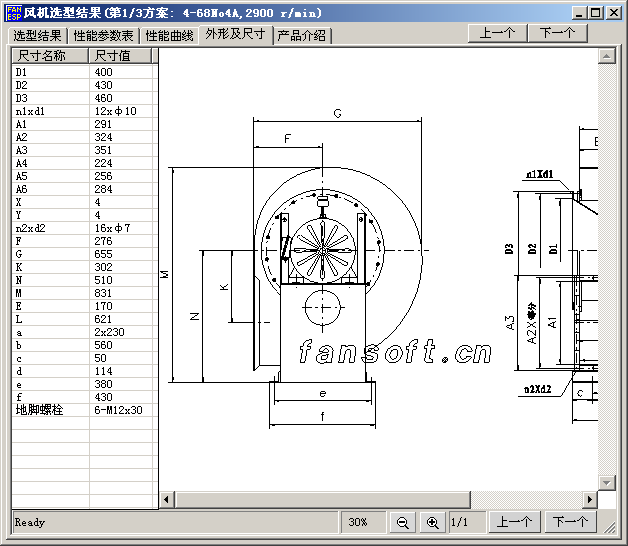

功能:显示选型方案的通风机外形及尺寸图(图形)。
在选型结果列表中,选择(单击)要查看的方案列表条目,单击[风机外形]按钮,显示该方案的通风机外形及尺寸图。

在状态栏中,凹框代表显示信息,凸框代表按钮(功能键)。
1. 第一个凹框:显示有关文件信息。
2. 第二个凹框:显示当前缩放显示比例。
3. [缩小]按钮:减小显示比例。在此按钮上,右击鼠标,可以设置满窗口显示时的比例。
4. [放大]按钮:增加显示比例。在此按钮上,右击鼠标,可以设置100%显示比例。
5. 第二个凹框:显示当前文件序号和总文件数目。
6. [上一个]按钮:如有多个图形,则显示上一个图形。
7. [下一个]按钮:如有多个图形,则显示下一个图形。



八、 风机产品介绍
功能:显示选型方案的通风机外形及尺寸图(图形)。

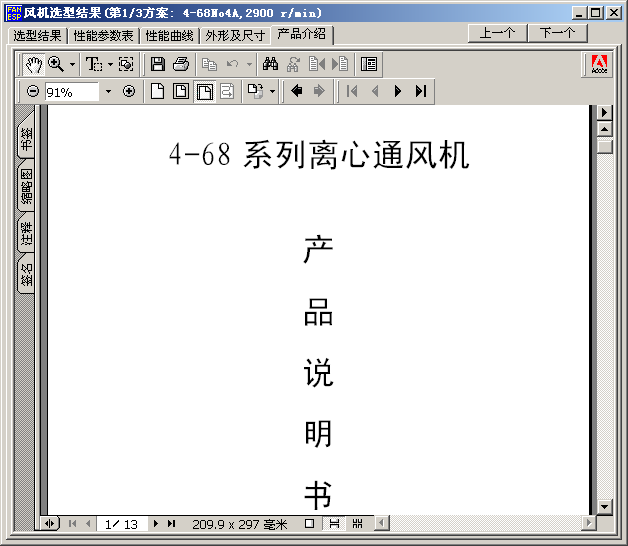

在选型结果列表中,选择(单击)要查看的方案列表条目,单击[产品介绍]按钮,显示该方案的通风机的产品使用说明书。


九、 打印预览

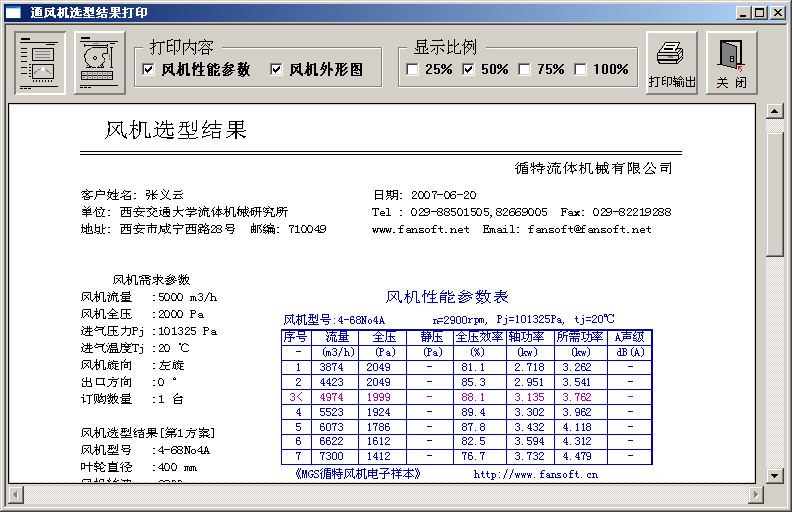

功能:显示、打印风机选型结果。
在选型结果列表中,选择(单击)要查看的方案列表条目,再单击"打印预览"按钮,显示该方案的选型结果打印对话框。

点击按钮:显示选型结果,点击 按钮:显示风机外形尺寸图。
打印内容:控制输出打印时的内容。
风机性能参数开关按钮:按下状态,表示打印该内容,弹起状态,表示不打印该内容。
风机外形图开关按钮:按下状态,表示打印该内容,弹起状态,表示不打印该内容。
显示比例:25%、50%、75%、100%分别为打印预览显示内容的比例。
打印输出:根据所选定的打印输出内容打印输出。

十、辅助子菜单

1. 通风机性能参数计算
功能:计算指定风机在给定进口状态条件下的通风机性能参数。

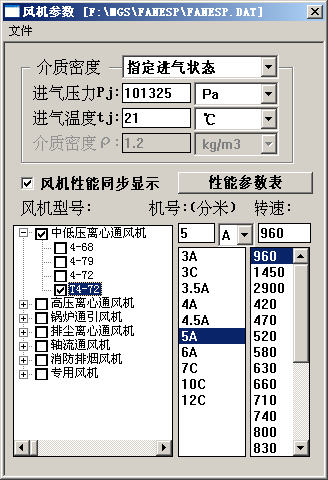

单击"辅助->通风机性能参数计算"菜单后,显示[风机参数]对话框。

1.1 风机进气状态(即介质密度)
可以输入介质密度给定的方式:
标准进气状态:此时的进气压力为101325Pa,进气温度为20℃,其介质密度为1.2kg/m3;
指定进气状态:此时可以指定进气压力和进气温度;其介质密度由指定进气压力和进气温度来确定(介质为空气)。
指定介质密度:此时可以指定的介质密度;对于介质为非空气的混合气体时,可使用介质密度来选型。
1.2 [型号]条目:显示所选择的通风机型号。
1.3 [机号]条目:指定要计算的通风机机号。如显示英制机号(英寸),表示此时机号的单位是英寸。
1.4 [传动方式]条目:选择通风机传动方式。
1.5 [转速]条目:指定通风机工作转速。
1.6 [风机性能同步显示]选项:是否同步显示通风机性能表。

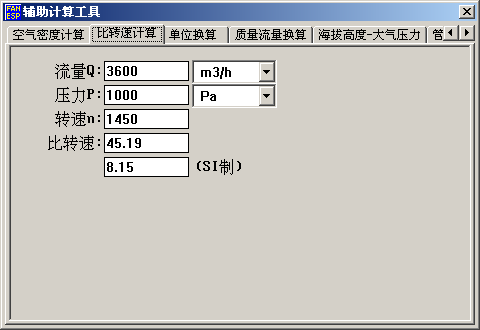

2. 辅助计算工具

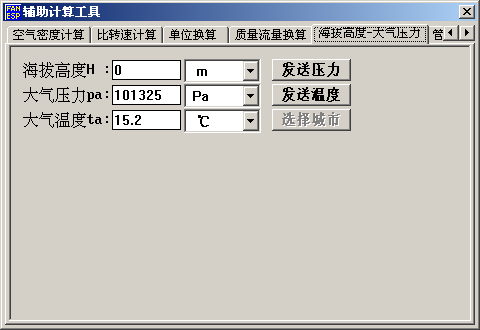

功能:计算空气密度、比转速等。

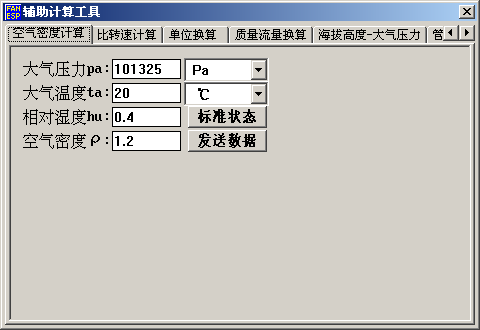

单击"辅助->辅助计算工具"菜单后,显示[辅助计算工具]对话框。
可以根据所需的计算功能先选择功能卡片,然后输入相应的参数即可。







十、设置子菜单

1. 设置选型控制参数

设置选型控制参数,包括全压偏差、流量偏差、系列转速等选项。

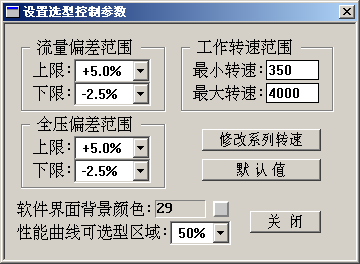

单击"设置->设置选型控制参数"菜单后,显示[设置选型控制参数]对话框。

1.1 [全压偏差范围]组框:控制选型时允许的全压偏差范围。
1.2 [流量偏差范围]组框:控制选型时允许的流量偏差范围。
1.3 [工作转速范围]组框:控制选型时工作转速的最小值和最大值。

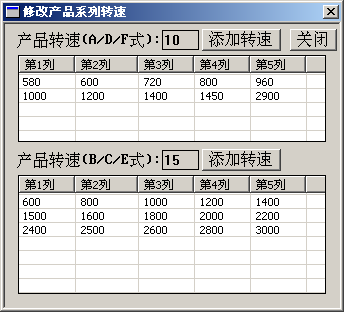

1.4 [修改系列转速]按钮:用于修改系统默认的系列转速。点击[修改系列转速]按钮,显示"修改产品系列转速"对话框,双击转速即可修改,如将转速改为0,则表示删除该转速;在空白处双击或点击"添加转速"按钮,则插入一个新的转速。
1.5 [默认值]按钮:恢复到系统默认参数设置状态。
1.6 [背景颜色]按钮:设置对话框的背景颜色, 颜色值:0~255。(保留)
1.7 [性能曲线可选型区域]:设定选型时,允许使用(运行)的工况范围,即可选区域,它们可以是50%、75%、100%。

2. 设置客户信息

设置客户信息(即风机用户信息)。

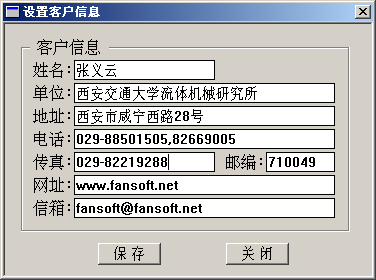

单击"设置->设置客户信息" 菜单后,显示[设置客户信息]对话框。
客户信息将在选型结果中打印输出时,以便客户将打印结果直接传真给风机生产厂家。



十一、 帮助子菜单

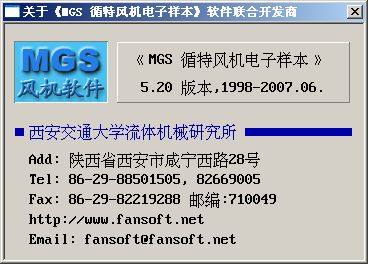

1. 关于《MGS风机电子样本》软件


           (本界面会随风机生产厂家不同而不同)

2. xx 风机厂(或有限公司)简介 (略)
3. xx 风机厂(或有限公司)网址 (略)

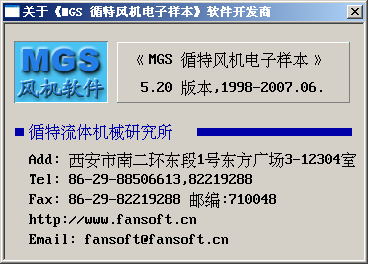

4. 关于软件开发商



5. 软件使用说明书 (略)
6. 风机软件网站(www.fansoft.net)
