第二章 《MGS通风机试验数据处理系统》使用说明

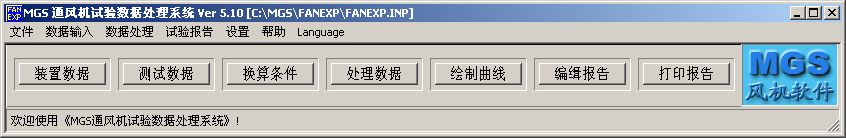

　　运行《MGS通风机试验数据处理系统》软件后，系统显示《MGS通风机试验数据处理系统》主菜单。

一、文件子菜单

“文件”下拉式子菜单包括以下功能:

1. 新建文件: 建立新的数据试验文件。选择本菜单功能后，如当前试验数据文件未保存，在显示[新建文件]菜单之前显示[提示]，提示用户当前试验数据文件未保存，是否要保存试验数据：

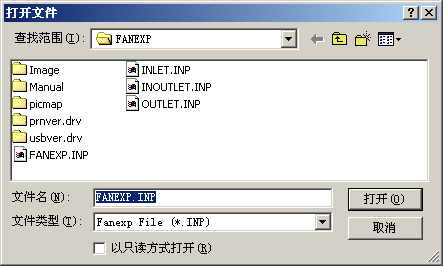

　　在选择本菜单功能后，如当前试验数据文件已保存，则直接显示[新建文件]对话框：(新建文件对话框与打开文件对话框类同)。点击文件名、子目录、文件类型区，可输入或修改指定条目内容；在文件区单击指定条目，就可以选择指定文件；在目录区点击指定条目，就可以改变子目录或驱动器。确定按钮确认文件新建操作，取消按钮取消文件新建操作。在确定文件新建操作后，如果该文件已存在，则显示[提示]，提示用户文件已存在，是否要覆盖此文件。

2. 打开文件: 打开已建立的数据试验文件。操作方法与[新建文件]类同。如当前试验数据文件未保存，在显示[打开文件]菜单之前显示[提示]，提示用户当前试验数据文件未保存，是否要保存试验数据。

3. 保存文件: 将试验数据保存到文件中。如果数据未改动,则不执行本功能；如果数据已改动,则显示数据保存提示。如果该文件不能打开写入，则显示[提示]，提示用户文件不能打开，取消操作。

4. 备份文件: 将试验数据文件建立一个备份。备份文件名与数据文件名相同, 扩展名为.BAK；备份文件时显示数据备份[提示]。

5. 另存文件: 把试验数据保存到另一个指定文件中。操作方法与[新建文件]类同。

6. 保存设置: 保存试验数据处理系统的设置数据。如果设置数据未改动,则不执行本功能。保存设置数据时显示设置数据保存[提示]。

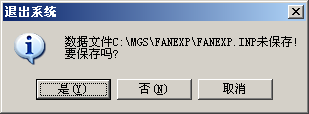

7. 退 出: 退出《MGS通风机试验数据处理系统》。如当前试验数据文件未保存，则显示[退出系统]对话框。

二、 装置数据

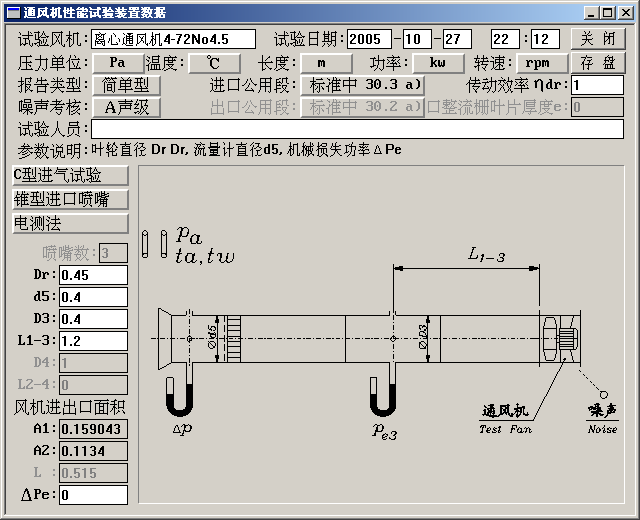

功能：输入/修改试验装置数据。

1. [关闭]按钮: 关闭通风机性能试验装置数据对话框。
2. [存 盘]按钮: 数据存盘。
3. [风机型号] 条目: 输入/修改试验风机的型号;
4. [试验日期] 条目: 输入/修改风机试验日期和时间。
5. [单位选择] 条目: 用户可以设定压力、温度、长度、力、扭矩、功率、转速的单位;
6. [试验类型] 条目: 对于风室试验版本，可选[A型出气试验/A型进气试验/B型出气试验/C型进气试验]四种试验类型. 对于风管试验版本，可选[B型出气试验/C型进气试验/D型出气试验(B型)/D型进气试验(C型)]四种试验类型.
7. [流量测量方法] 条目: 可选[锥型集流器/弧型集流器/毕托管/多喷嘴流量计]四种流量测量方法.
8. [功率测量方法] 条目: 可选[平衡电机法/扭矩仪法/电测法]三种功率测量方法.
9.[振动数据]条目: 该开关状态为按下状态时, 则在试验报告的原始记录数据中输出振动数据， 否则不输出振动数据。
10. 试验装置数据条目: 双击数据区域,即可输入/修改数据。
11. 风机进出口面积: 如果已知面积，双击数据区域,即可输入/修改数据。如果是以其它形式给出(长x宽、直径等)，可使用风机面积计算功能计算。点击[数据输入->风机面积计算]后，显示[风机进出口面积计算]对话框。

11. 平衡力臂长度L: 测功方式为平衡电机法时, L为平衡力臂长度。
12. Pe0: 在测功方式为平衡电机法时, Pe0为机械损失平衡重。
在测功方式为扭矩仪法时, Pe0为机械损失扭矩。
在测功方式为电测法时, Pe0为机械损失功率。
13. 报告类型: 报告类型分为标准型报告、简单型、检测型和检验型报告等四种。
14. 噪声考核: 可选噪声值La和比噪声Lsa，是指噪声指标是以噪声值La或比噪声Lsa出现在报告中。
15. 整流栅类型: 对于包含有出气段的试验，可以选择整流栅类型：分别是星形整流栅和方格形整流栅。对与方格形整流栅，可以设置相应的整流栅叶片厚度e，为了简化输入，输入e/D4比值即可。
16. 传动效率: 对于皮带传动，可以设置传动效率；其它情况下为1即100%。

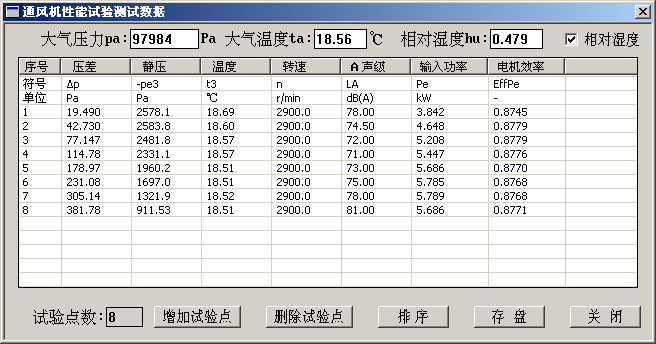

三、 测试数据

功能：用于输入或修改通风机性能试验测试数据。
　　在主菜单中单击[测试数据]条目后, 显示[通风机性能试验测试数据]对话框:
1. [大气压力Pa]、[大气温度ta]、[湿球温度tw]、[相对湿度φ]等均为输入条目输入，用鼠标移到所要输入的项目中，单击鼠标左键，即可输入对应的参数。
2. [相对湿度]开关按钮：用于切换输入[湿球温度tw]和[相对湿度φ]；
　　弹起状态：输入[湿球温度tw]，此时相对湿度φ值对计算不起作用；
　　按下状态：输入[相对湿度φ]，此时湿球温度tw值对计算不起作用。
3. [试验点数]条目: 该条目显示试验点数, 是只读条目, 不能直接修改它, 它随[增加/删除试验点]条目自动改变.
4. [增加试验点]条目: 增加一个试验点，新增的试验点排在最后。
5. [删除试验点]条目: 先试验数据列表中点击要删除的数据点(列表行), 然后点击[删除试验点]条目。如要恢复被删除的数据点(列表行), 点击[增加试验点]条目即可.
6. [排序]条目: 将试验数据按压差△pn从大到小或小到大排列. (排列方式可在设置参数中设置)
7. [存盘]条目: 数据存盘, 试验数据按压差△pn从大到小或小到大排列.
8. [关闭]条目: 关闭[通风机性能试验测试数据]对话框.
9. 试验数据输入/修改: 在试验数据列表中点击要修改的数据点(列表行), 然后双击要修改/输入的数据, 屏幕显示输入框, 在输入框中输入/修改数据, 然后按回车或单击鼠标.
10. 使用功率计算t4: 对于出气试验或进出气试验，如果不测量t4，可以使用功率来计算t4，此时t4输入值不起作用.

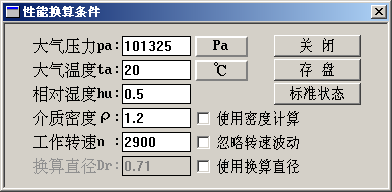

四、 换算条件

功能：用于输入或修改通风机性能试验换算条件。通风机性能试验数据处理完成后, 要换算到用户指定的风机运行状态下的风机性能. 用户指定的风机运行状态称为换算条件.
　　在主菜单中单击[换算条件]条目后, 显示[性能换算条件]对话框:
1. [大气压力Pa]、[大气温度ta]、[相对湿度φ]、[介质密度ρ]、[工作转速n]等均为输入条目输入，用鼠标移到所要输入的项目中，单击鼠标左键，即可输入对应的参数。
2. [压力单位]、[温度单位]均为选择钮条目，用于选择所需的选项。

3. [使用密度计算]开关按钮：对于介质为空气时，可使用进气压力Pj、进气温度tj来计算；对于介质为非空气的混合气体时，可使用介质密度来计算。
　　弹起状态：计算时,采用大气压力Pj、大气温度tj值来换算，此时介质密度对换算不起作用。
　　按下状态：计算时,采用介质密度来换算，此时大气压力Pj、大气温度tj值对换算不起作用。
4. [存盘] : 数据存盘.
5. [关闭] : 关闭[性能换算条件]对话框.
6. [标准状态]按钮: 将大气压力Pa、大气温度ta、相对湿度设置成通风机标准进气状态下的参数。
7. [换算直径d2]条目: 指定不同叶轮直径性能换算时的叶轮直径。使用换算直径为按下状态时，使用换算直径，否则为叶轮直径相同下进行换算。
8. [使用换算直径]开关按钮: 弹起状态：性能换算时,换算到指定换算直径d2下的性能。 按下状态：性能换算时,换算到试验叶轮直径d2下的性能，既直径相同下进行换算。
9. [忽略转速波动]开关按钮:
　　弹起状态：性能换算时,每个工况点按实际的转速进行性能换算。
　　按下状态：性能换算时,每个工况点按实际转速平均值进行性能换算，即不考虑转速波动影响。本功能适用于空调风机。此时，如输入工作转速为0，系统自动计算试验转速的平均值。
10. [使用换算直径]开关按钮:
　　弹起状态：性能换算时,换算到试验叶轮直径d2下的性能，既直径相同下进行换算。
　　按下状态：性能换算时,换算到指定换算直径d2下的性能。

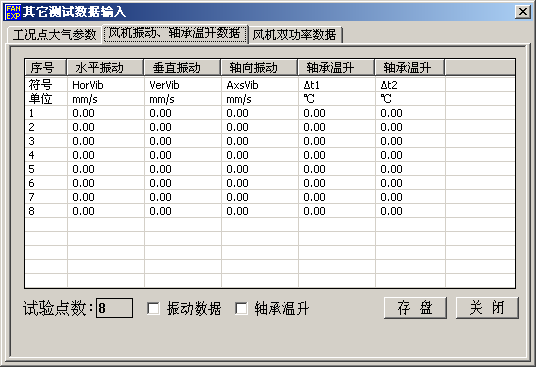

五、 风机振动数据

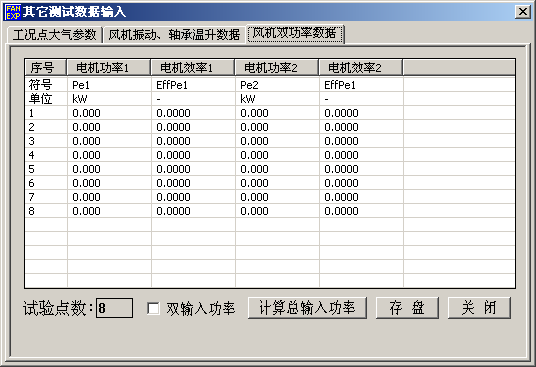

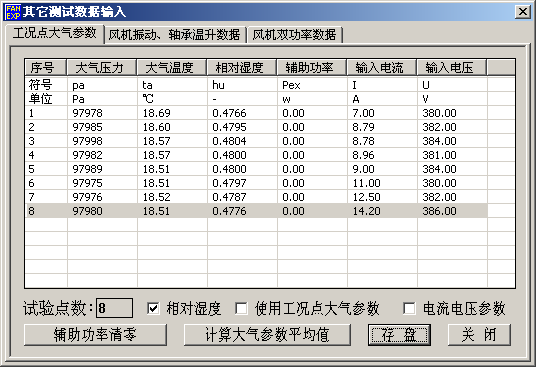

功能：用于输入或修改通风机振动、辅助风机功率和大气参数测量数据。
　　单击下拉式菜单[数据输入], 再单击[风机振动数据]条目后, 显示[风机振动数据]对话框。
　　在对话框中，双击所要输入的条目，即可输入对应的参数。如要增加或删除一个试验数据点，在[测试数据]功能下修改。
1. [相对湿度]开关按钮：为弹起状态时，大气参数使用湿球温度tw。如果为按下状态时，大气参数使用相对湿度Fa。本开关与试验数据输入界面中的[相对湿度]开关按钮是同一个开关按钮。
2. [使用工况点大气参数]开关按钮：为弹起状态时，大气参数使用平均参数，即通风机性能测试数据表中大气参数。如果开关按钮为按下状态时，每个工况点使用自己大气参数进行计算。
3. [电流电压参数]开关按钮：如果为按下状态时，报告的原始记录中显示每个工况点电流电压参数。
4. [振动参数]开关按钮：如果为按下状态时，报告的原始记录中显示每个工况点振动参数。
5. [辅助功率清零]按钮：将辅助功率设为0。
6. [计算大气参数平均值] 按钮：计算平均大气参数值，并将平均值传送到通风机性能测试数据表中大气参数。

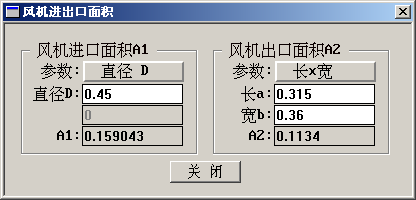

六、 风机面积计算

功能：用于输入或修改风机进出口面积。
单击下拉式菜单[数据输入], 再单击[风机面积计算]条目后, 显示[风机进出口面积计算]对话框。

七、 当量直径换算

功能：用于将面积换算成当量直径。

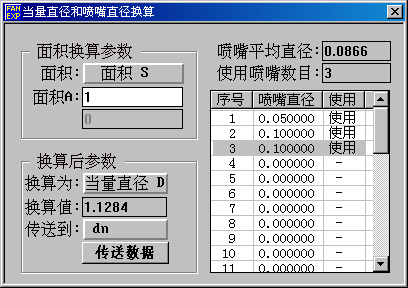

单击下拉式菜单[数据输入], 再单击[当量直径换算]条目后, 显示[当量直径换算]对话框。
在对话框中，点击所要输入的条目，即可输入对应的参数。可以将面积换算成直径，并可以传送到指定参数中。

八、 噪声倍频程数据

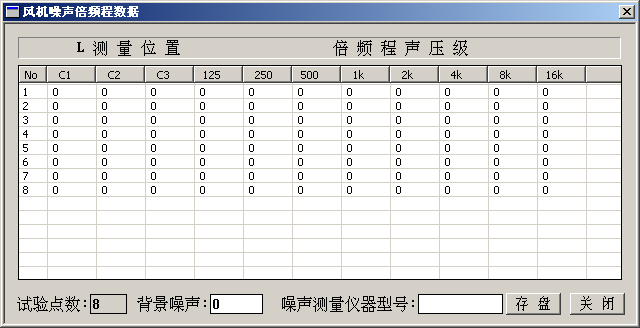

功能：用于输入或修改通风机噪声倍频程数据。

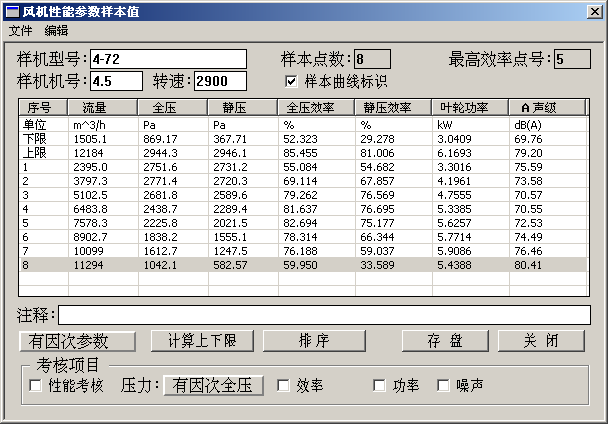

九、 风机性能参数样本值
功能：用于输入或修改通风机性能参数样本值。

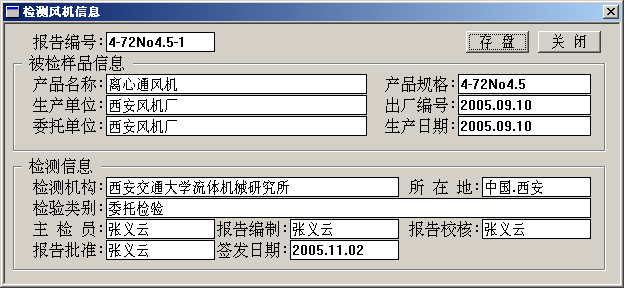

十、 检测风机信息
功能：用于输入或修改检测风机信息。
对于标准型报告：

对于检测/检验型报告：

十一、 浏览采集系统数据

功能：用于浏览或输入采集系统的数据。
点击*选择文件*按钮，选择打开一个采集系统的文件，可以*.CLT文件，也可以是*.CLT.TXT文件，系统将自动读入所选择的文件。

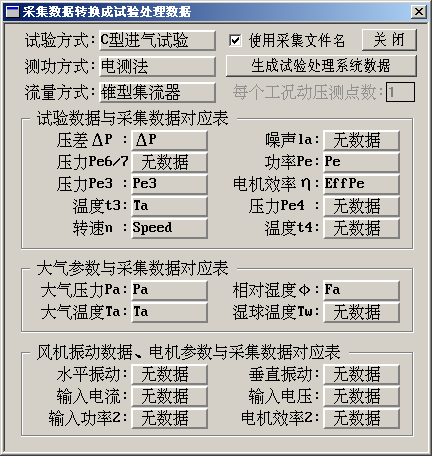

点击*采集数据转换成试验处理*按钮，显示“采集数据转换成试验处理”对话框。
　　通过本对话框可以相应的参数，包括设置“试验数据与采集数据”对应表，如果采集系统中用的参数符合GB/T1236-2000名称，则可以右击鼠标，选择“参数名自动识别”来自动填写“试验数据与采集数据”对应表。
11.1 使用采集文件名：开关按钮：为弹起状态时，转换后保持试验数据处理文件名不变。如果为按下状态时，转换后试验数据处理文件名变为采集系统的文件名，扩展名为*.INP。
11.2 [生成处理系统数据]按钮：根据本对话框的设置，开始将采集数据转换为试验数据处理系统的文件。
11.3 [每个工况动压测点数]条目：当流量测量方式为毕托管或动压管时，每个工况点需要测量多个截面位置的动压。该值为需要测量截面位置的数目，系统将按该值来划分工况点。例如：采集数据点数目(32个）/测量截面位置的数目（4）=工况点数目(8)，采集数据点数目必须是测量截面位置数目的倍数。

十二、 处理数据

功能：处理试验数据。 选择本功能后, 在状态行中显示*正在处理试验数据...*或*正在制作报告...* 或*正在制作报告...(已完成)*。　

十三、 绘制曲线

功能: 绘制通风机性能曲线。

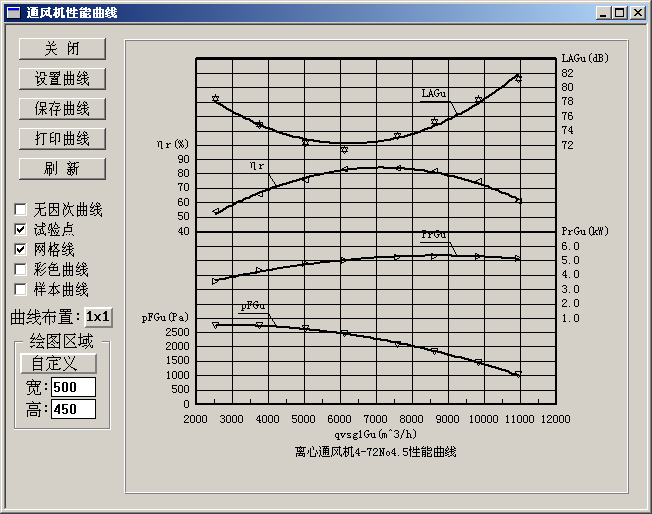

　　在主菜单中单击[绘制曲线]条目后, 显示[通风机性能曲线]对话框:

1. [关 闭]按钮：关闭[通风机性能曲线]对话框。
2. [设置曲线]按钮：设置性能曲线的绘制范围。
3. [保存曲线]按钮：将曲线保存到文件中，供打印报告时用。
4. [打印曲线]按钮：单独在打印机上打印出性能曲线。
5. [刷新]按钮：重新显示性能曲线。
6. [无因次曲线]开关按钮：弹起状态时，绘有因次曲线；按下状态时，绘无因次曲线。
7. [试验点]开关按钮：弹起状态时，不绘试验点；按下状态时，绘试验点。
8. [网格线]开关按钮：弹起状态时，不绘网格线；按下状态时，绘网格线。
9. [彩色曲线]开关按钮：弹起状态时，黑白曲线；按下状态时，彩色曲线。
10. [样本曲线]开关按钮：弹起状态时，不绘样本数据的曲线；按下状态时，绘样本数据的曲线。
11. [曲线布局]：可以将曲线布局设置为1x1、1x2、2x1和2x2四种曲线布局。
12. [绘图区域]：绘图区域即曲线大小可以设置为自定义、450x400、500x450、600x500和700x650等五种方式。
单击[无因次曲线]开关按钮, 使之成为弹起状态后, 此时[通风机性能曲线]对话框中所绘制的曲线为有因次性能曲线。

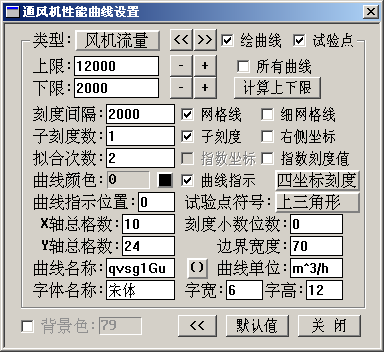

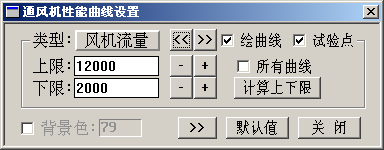

当[无因次曲线]开关按钮为弹起状态, 单击[设置曲线]按钮后, 进入[通风机性能曲线设置]对话框。

1) [<<] [>>]按钮, 可以改变修改上下限参数的类型，分别为风机流量、风机全压、全压效率、风机功率、风机噪声、风机静压和静压效率。也可以通过类型按钮来选择。
2) [上限] [下限]参数, 对应参数的上下限数据。可以直接输入，也可以点击[-][+]逐步修改。
3) 在[绘曲线]开关按钮, 可以设置是否绘制本参数曲线;
4) 在[试验点]开关按钮, 可以设置是否在曲线中绘制本参数的试验点;
5) [计算上下限]按钮: 当曲线上限或下限为0时, 单击该按钮可自动计算该值。 当[所有曲线]开关按钮按下时, 单击[计算上下限]按钮则自动计算所有曲线的上下限值。 对于每次试验的第一次处理试验数据时, 应计算所有的上下限值, 以确保合理的曲线上下限值。
6) [背景色]按钮, 此开关有效时，允许设置曲线的背景颜色。
7) [>>]按钮, 进入曲线详细设置方式。

8) [默认值]按钮, 设置当前曲线坐标控制参数为默认值。 当[所有曲线]开关按钮按下时, 单击[默认值]按钮，则设置所有曲线坐标控制参数为默认值。 对于每次更改曲线布局时时, 应设置所有曲线的坐标控制参数为默认值, 以确保合理的曲线控制参数。
9) [关闭]按钮, 完成通风机性能曲线设置。
10) [刻度间隔]: 完成通风机性能曲线设置。
11) [子刻度数]: 子刻度的数目。
12) [拟合次数]: 曲线拟合次数。
13) [曲线颜色]: 曲线颜色。
14) [曲线指示位置]: 曲线标志的指示位置，为百分比。
15) [网格线]开关按钮: 是否绘网格线。
16) [细网格线] 开关按钮: 是否绘细网格线。
17) [子刻度] 开关按钮: 是否绘子刻度线。
18) [右侧坐标] 开关按钮: 坐标刻度及坐标值是否在右侧。
19) [指数坐标] 开关按钮: 是否为指数坐标(保留)。
20) [指数刻度值] 开关按钮: 是否以指数形式显示坐标值。
21) [双坐标刻度] 开关按钮: 是否以双坐标形式显示坐标。
22) [试验点符号]: 是否显示试验点。
23) [刻度小数位数]: 坐标刻度值的小数位数。
24) [刻度起始格]: 设置曲线绘制的上下位置，从第几格开始。
25) [刻度终止格]: 设置曲线绘制的上下位置，到第几格结束。
26) [边界宽度]: 设置曲线到边界的距离。
27) [曲线名称]: 设置曲线的名称。
28) [曲线单位]: 设置曲线的单位名称。
29) [字体名称]: 设置曲线中文字显示的字体名称。
30) [字宽]: 设置字体的宽度。
31) [字高]: 设置字体的高度。

十四、 编辑报告

功能: 编辑试验报告。

　　在主菜单中单击[编辑报告]条目后, 显示[MGS文本编辑系统]对话框:

1. 主要功能键F1:帮助, F2:存盘, F3:存盘退出并关闭[MGS文本编辑系统],F4:不存盘退出, 并关闭[MGS文本编辑系统]。其它功能详见按F1后显示的帮助。

2. 在报告未被改动或改动后已存盘, 文件名为红色; 在报告被改动后未存盘, 文件名为红色; 如在报告被改动后, 不存盘并退出F4或关闭[MGS文本编辑系统]对话框, 系统提示[真的要退出吗<Y/N>], 此时按 Y确认退出。

3. [MGS文本编辑系统]:目前支持支持全鼠标操作。

4. 如已打开[MGS文本编辑系统]对话框, 在[处理数据]时会自动关闭[MGS文本编辑系统]对话框, 因为在[处理数据]时已重新生成试验报告。

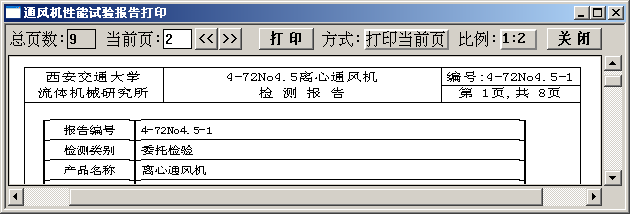

十五、 打印报告

功能: 预览与打印试验报告。
　　在主菜单中单击[打印报告]条目后, 显示[通风机试验数据处理系统:报告打印]对话框:

1. [总页数]条目: 根据默认打印机纸张的当前设置值, 确定的报告总页数。该条目是只读条目, 由报告长度及纸张大小等参数确定, 不能用双击修改它。如要改变总页数, 用户只能改变报告长度及纸张大小设置。
2. [当前页]条目: 报告预览的当前页号。
3. [<<][>>]条目: 将当前页号减少或增加一页。
4. [方式]条目: 可选择[打印当前页]或[打印所有页]。
5. [打印]条目: 根据所选择的[打印当前页]或[打印所有页]方式打印报告。当方式设为[打印当前页]仅打印当前页所指定的页号, 当方式设为[打印所有页]则打印报告所有页。
6. [比例]条目: 设置报告预览的显示比例, 可选[1:1],[1:2],[1:4],[1:8]等选项。
7. [关闭]条目: 关闭[通风机试验数据处理系统:打印报告]对话框。
说明: 如系统设置中的[应用数据]开关按钮为弹起状态时, 在[MGS文本编辑系统] 中报告改动后, 必须人工存盘, 才能在报告预览与打印中及时反映。如系统设置中的[应用数据]开关按钮为按下状态时, 在[MGS文本编辑系统]中报告改动后, 进入[通风机试验数据处理系统:打印报告]对话框, 系统会自动存盘, 并在报告预览与打印中及时反映。

十六、设置子菜单

“设置”下拉式子菜单包括以下功能

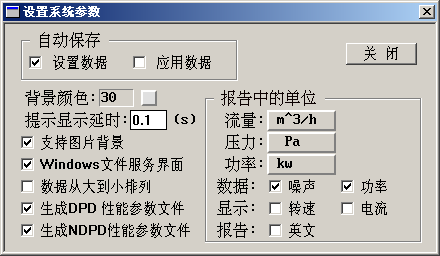

1. 设置系统参数
功能: 设置系统参数, 包括背景颜色选项。
　　在主菜单中先单击[设置], 再单击[设置系统参数]条目后, 显示[设置系统参数]对话框。

2. 设置打印参数

功能: 设置打印控制参数, 包括页眉、页号、页边距等选项。

　　在主菜单中先单击[设置], 再单击[设置打印参数]条目后, 显示[设置打印参数]对话框。

2.1 [打印机]选择钮条目: 设置打印机。目前只能使用默认打印机。
　　如何更改打印机或如何将指定打印机设置为默认打印机?
　　单击开始菜单, 鼠标移到设置(S)处, 在显示其子菜单后, 鼠标移到打印机(P)处, 单击鼠标左键。显示打印机对话框, 鼠标移到要设置成默认打印机的图标上, 单击鼠标右键, 在显示子菜单中, 再在设置默认值(F)条目处单击鼠标左键。如打印机对话框中无打印机图标, 请参考Windows有关资料, 先安装打印机驱动程序。
2.2 [打印页眉/页脚]开关条目: 控制在报告中是否打印页眉/页脚。
2.3 [打印页号]开关条目: 控制在报告中打印页号。
2.4 [打印首页页号]开关条目: 控制在报告中第一页是封面还是正文。
2.5 [字体宽度、高度]条目: 设置字体的宽度和高度。
2.6 [小字体宽度、高度]条目: 设置小字体的宽度和高度。如果报告的表格太宽，则打印时使用小字体。
2.7 [曲线线宽]条目: 设置性能曲线打印是的线宽。
2.8 [纸张尺寸]条目: 显示默认打印机的当前纸张大。
如何更改打印机纸张大小?
单击开始菜单, 鼠标移到设置(S)处, 在显示其子菜单后, 鼠标移到打印机(P)处, 单击鼠标左键, 显示打印机对话框；鼠标移到默认打印机的图标上, 单击鼠标右键, 在显示子菜单中, 再在属性(R)条目处单击鼠标左键。显示xxx打印机属性对话框, 单击纸张, 找出所需纸张, 单击它, 并选定纸张方向(横向、纵向), 再单击应用(A)按钮, 完成设置。打印机对话框中无打印机图标, 请参考Windows有关资料, 先安装打印机驱动程序。
2.9 [默认值]按钮: 将打印参数设置成默认值。
2.10 [左右页边距]条目: 设置报告页面的左右页边距。
2.11 [上下页边距]条目: 设置报告页面的上下页边距。
2.12 [页 眉]条目: 设置页眉内容。如检测单位为空时，使用页眉设置内容打印.
2.13 [关 闭]按钮: 关闭[设置打印参数]对话框。

十七、帮助子菜单

“帮助”下拉式子菜单包括以下功能:

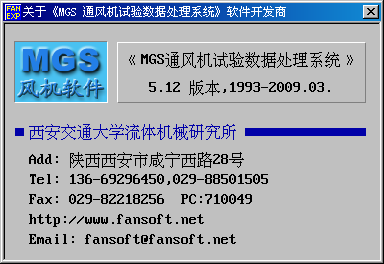

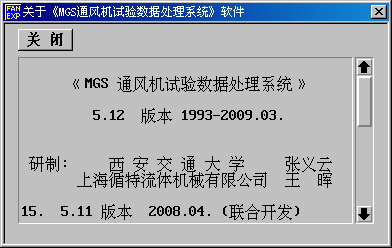

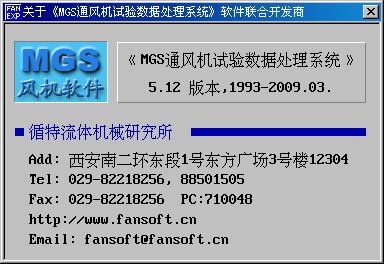

1. 关于《MGS通风机试验数据处理系统》: 显示有关软件版本信息。


2. 《MGS通风机试验数据处理系统》介绍: 显示软件介绍。




3. 使用说明书: 显示《MGS通风机试验数据处理系统》软件使用说明书。
