《MGS通风机选型系统》软件介绍

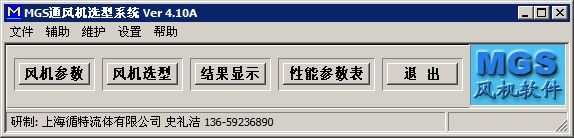

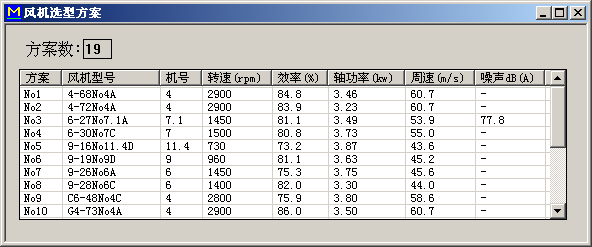

　　在主菜单中单击[风机选型]条目，开始按用户要求进行风机选型计算。风机选型完成后，显示风机选型方案对话框列表。用户可以根据需要选择方案的排列顺序。方案的排列顺序可以按照风机型号、风机机号、风机转速、风机效率、轴功率、圆周速度u2、噪声大小来排列。通过鼠标点击对应的标题，可以选中按该项内容的大小来排序，再次点击可改变顺排序或逆排序。

四、 结果显示

功能：显示、打印选型设计结果.

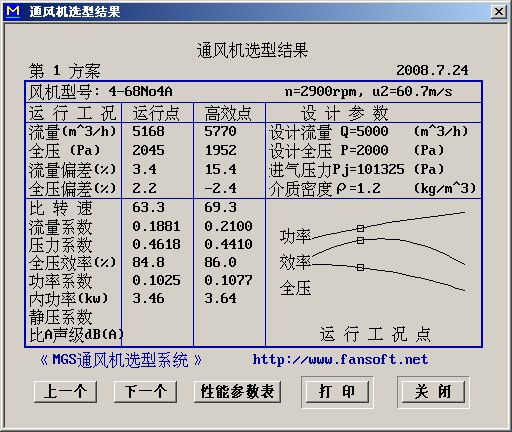

　　在选型结果列表中，选择(单击)要查看的方案列表条目，再单击结果显示按钮，显示该方案的[通风机选型结果]对话框。其中：

1. [上一个]按钮：显示上一个选型方案(如有多个方案)。

2. [下一个]按钮：显示下一个选型方案(如有多个方案)。

3. [性能参数表]按钮：显示当前方案的通风机性能参数表.

4. 右击鼠标可以把通风机选型结果复制到粘贴板中　　　
　　4.1 复制到粘贴板（Ctrl+C）：
　使用此功能可以将通风机选型结果复制到Word软件中。

5. [打印]按钮：打印选型结果.

6.[关闭]按钮：关闭本对话框.

　　如无选型结果，则在单击结果显示按钮后，显示提示对话框。

解决无选型结果应从以下几方面着手：

1) 检查输入的风机选型设计参数是否正确。

2) 检查输入的风机选型设计参数的单位是否正确。

3) 可将工作转速方式改为高效转速或系列转速方式，重新选型。

4) 检查****机号是否设置过小，可设置大一些，尤其在英制机号时。

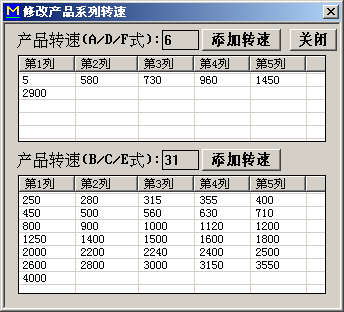

5) 检查系列转速设置，并检查所允许的最小转速和****转速值。

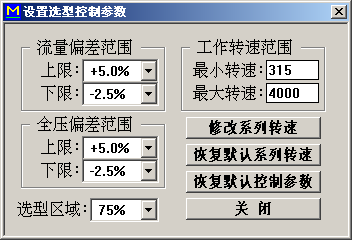

6) 检查选型控制参数的范围是否设置合理。

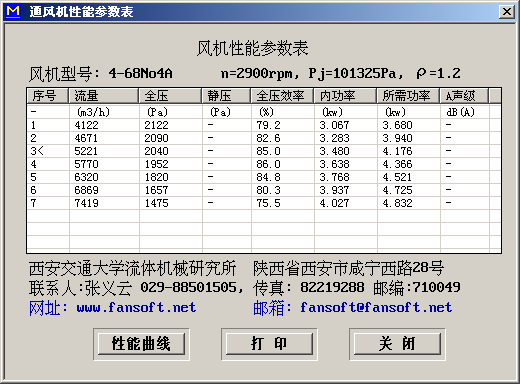

五、 性能参数表

功能：显示、打印选型方案的通风机性能参数表.

　　在选型结果列表中，选择(单击)要查看的方案列表条目，单击性能参数表按钮，显示该方案的通风机性能参数表。

1. [性能曲线] 按钮：显示当前方案的通风机性能曲线。

2. [打印] 按钮：打印选型结果。

3. [关闭] 按钮：关闭本对话框。

4. 在性能参数表中, 右击鼠标可以进行以下操作：

　　4.1 工况点参数发送到风机选型参数：

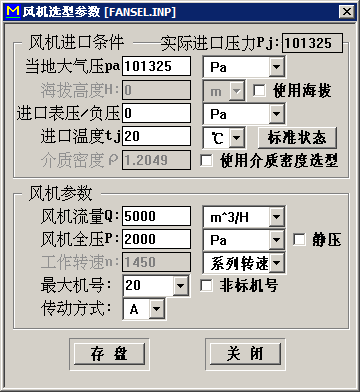

　将参数表中鼠标所在的流量、全压参数发送到“风机选型参数”中的设计流量、设计全压项　目中；此功能在“风机选型参数”界面已打开时才有效；
　　4.2 复制性能参数表（按Word格式Ctrl+C）：
　可以将风机性能参数表复制到粘贴板中，供其它软件使用，可以按三种方式复制，分别是：　Word格式、文本格式、电子表格方式；
　　4.3 复制性能参数表（按文本格式）
　　4.4 复制性能参数表（按电子表格）　

六、辅助子菜单

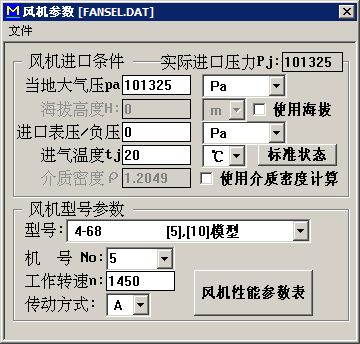

1. 通风机性能参数计算

功能：计算指定风机在给定进口状态条件下的通风机性能参数。

　　在主菜单中先单击辅助，再单击通风机性能参数计算条目后，显示[风机参数]对话框。

1.1 [进气压力Pj]、[进气温度tj]、[介质密度]、[工作转速n]、[机号No]均为输入框，用鼠标移到所要输入的项目中，单击鼠标左键，即可输入对应的参数。

1.2 [使用密度计算]开关按钮：
弹起状态：选型时，采用进气压力Pj、进气温度tj值来选型,此时介质密度对选型不起作用。
按下状态：选型时,采用介质密度来选型，此时进气压力Pj、进气温度tj值对选型不起作用。

1.3 [风机型号]条目：显示当前所选的通风机型号。

1.4 [风机模型]条目：指定计算风机性能时使用的无因次性能参数是小机号模型还是大机号模型的。

1.5 [选择风机型号]按钮：从风机型号列表中选择通风机型号。

1.6 [工作转速]条目：指定通风机工作转速。

1.7 [机号No]条目：指定通风机机号。如显示英制机号(英寸)，表示此时机号的单位是英寸。

1.8 [风机性能参数表]按钮：计算/显示通风机性能表。

1.9 [关闭]按钮：关闭本对话框。

2. 单位换算
功能：压力、流量和温度的单位换算。
在主菜单中先单击[辅助]，再单击[单位换算]条目后，显示[单位换算]对话框。

七、设置子菜单

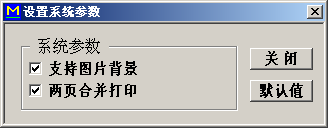

1. 设置系统参数
　　设置系统参数，包括背景颜色、图片背景和两页合并打印选项。

　　在主菜单中先单击设置，再单击设置系统参数条目后，显示[设置系统参数]对话框。

1.1 [两页合并打印]开关按钮：设置打印输出时，是否允许两页合并一起输出。

弹起状态：单独打印输出。
按下状态：两页合并打印输出。在选型结果对话框中单击打印按钮时，选型结果与性能参数表优先组合(如性能参数表对话框不存在，则与性能曲线组合)成一页输出。在性能参数对话框中单击打印按钮时，性能参数表与选型结果优先组合(如选型结果对话框不存在，则与性能曲线组合)成一页输出。在性能曲线对话框中单击打印按钮时，性能曲线与性能参数表优先组合(如性能参数表对话框不存在，则与选型结果组合)成一页输出。
